В современных системах автоматизации зданий используется большое количество различных стандартов связи, и KNX занимает среди них почетное место. Эта разработка редко встречается в сегменте DIY-решений, но зато в профессиональных системах она применяется уже давно, причем, весьма успешно. Что же, не будем обходить KNX стороной и изучим это решение подробно.



В ассоциацию KNX сегодня входят более 350 компаний по всему миру. Число сертифицированных продуктов — более 7000. Общее число установленных в мире устройств, отвечающих этому стандарту, составляет по некоторым оценкам более десяти миллионов. Наиболее известными производителями оборудования KNX сегодня являются ABB, Gira и Schneider Electric.

У KNX богатое прошлое. Начнем с того, что в основе стандарта лежит шина EIB (European Installation Bus), которая появилась еще в начале 90-х годов. Основные принципы, используемые в работе KNX, были сформированы уже тогда. Сам стандарт KNX был представлен весной 2002 года.

В чем преимущества стандарта? В первую очередь, он славится своей надежностью: несмотря на наличие сразу нескольких сред передачи данных, основные компоненты KNX-систем обычно объединяются воедино с помощью специальных кабелей, причем в системе предусмотрен механизм подтверждения получения пакетов, то есть если команда не дошла до цели, то она отправляется повторно (не более двух раз).

Аппаратная часть

Компоненты KNX-сети можно разделить на три основных группы. Первая из них состоит из устройств, генерирующих управляющие команды. Это могут быть выключатели, контрольные панели, различные сенсоры и таймеры, а также датчики измерения физических величин. Вторая категория — это актуаторы, то есть исполнительные устройства. В их число входят релейные модули и различные регуляторы — например, диммеры. Третью группу образуют вспомогательные системные устройства, такие как блоки питания, повторители, логические модули и интерфейсы, обеспечивающие связь с внешним миром.

Подавляющее большинство проектов KNX основаны на использовании специальной выделенной проводной шины (витой пары). Все контроллеры, датчики и исполнительные устройства подключаются к проводной шине. На практике это означает необходимость разработки проекта и прокладку необходимых коммуникаций во время стройки или ремонта.



Устройства

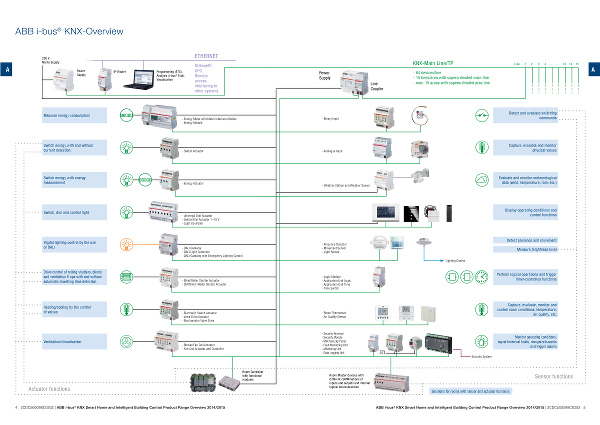

Разнообразие устройств данного стандарта можно оценить по представленным на сайтах крупнейших производителей каталогам. В частности последние версии у ABB и Schneider Electric имеют примерно 200 страниц, а у Gira — около 100 (часть каталога о решениях KNX). Конечно, это достаточно грубая оценка, но она вполне дает представление об интересе производителей к данной продукции. Даже одно перечисление возможных групп товаров займет не одну строку: реле (включая управление шторами, жалюзи, воротами), диммеры, кнопки и выключатели, бинарные и аналоговые входы и выходы, датчики (движения, освещенности, температуры, энергопотребления, погоды, протечки воды, дыма, утечки газа), управление климатом.



Вывод

KNX — это интеллектуальная система управления любым зданием от частных домов до бизнес-центров и отелей. Разнообразие решений KNX  позволит вам создать гибкую, энергоэффективную, безопасную и, в то же время, простую в проектировании, монтаже и работе систему.

Так как KNX является мировым стандартом управления системами здания, она обладает рядом уникальных преимуществ для всех пользователей. Объединение системной шиной распределенных по зданию устройств дает не только гораздо больше возможностей по сравнению с традиционными системами, но и открывает значительный потенциал в области энергоэффективности, защиты, безопасности и комфорта
